PINCES EOC

> >PINCES EOC

PINCES EOC

PINCES EOC

SYSTÈME OZ DIN 6388

PINCES EOC - SYSTÈME OZ DIN 6388CARACTÉRISTIQUES

  • • Le degré de concentricité des pinces SYSTEME OZ - DIN6388 B est contenu en 0,010-0, 015mm.
  • • Elles sont fabriquées en acier pour ressorts.
  • • Elles sont rectifiées aussi bien extérieurement qu'à l'intérieur, après cela, une phase de superfinition est effectuée, en garantissant un degré de rugosité inférieur à Rz 2,5.
  • • Recommandées pour les applications dans lesquelles vous désirez une plus grande force de serrage par rapport à celle de la norme ER pince DIN 6499

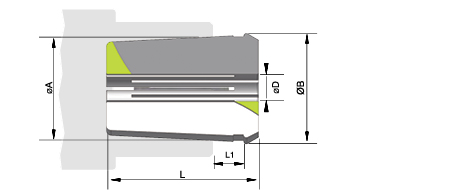

TYPE ØD CLAMPING ØB L L1
EOC 16
2 ÷ 16
 0.5 22.65 40 9.5
EOC 25
2 ÷ 25
 0.5 32.9 52 10
EOC 32
3 ÷ 32
 0.5 41.3 60 11

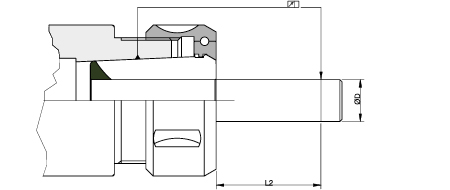

PRECISIONE DI ROTAZIONE

ØD L2 S max
MIN MAX
2
3
 10 0.015
3
6
 16 0.015
6
10
 25 0.015
10
18
 40 0.020
18
24
 50 0.020
24 30 60 0.020
30 50 80 0.030
