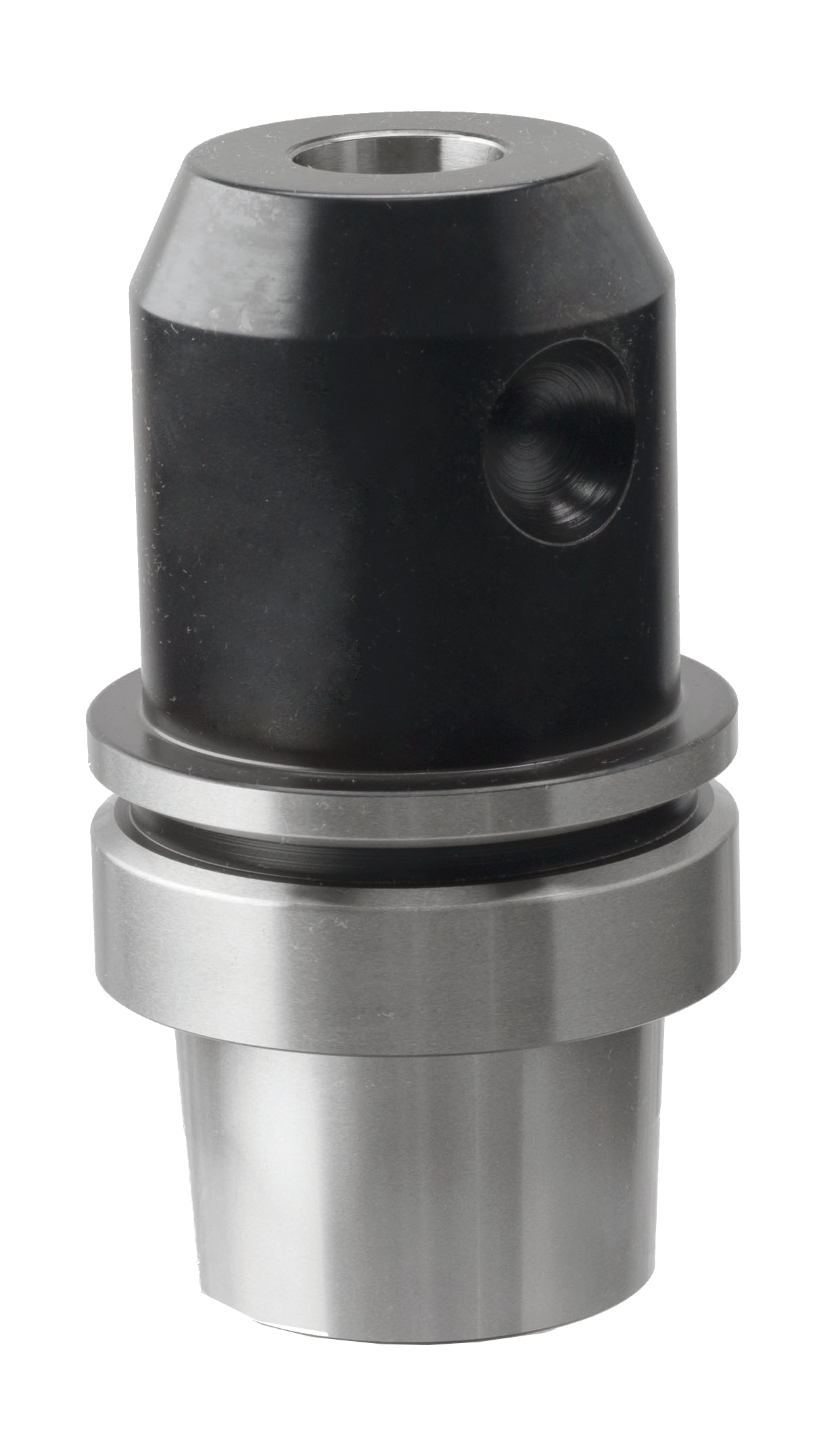

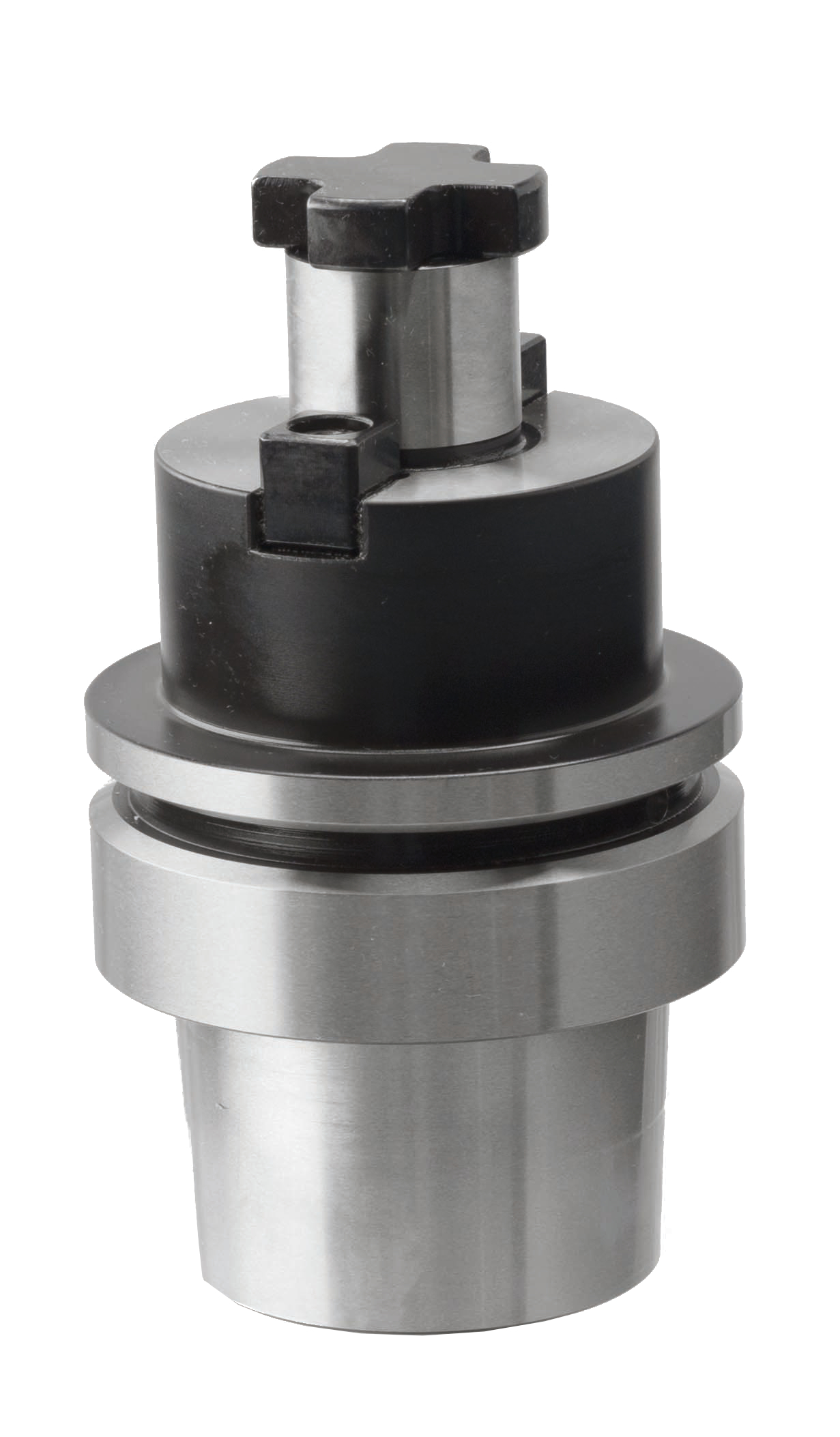

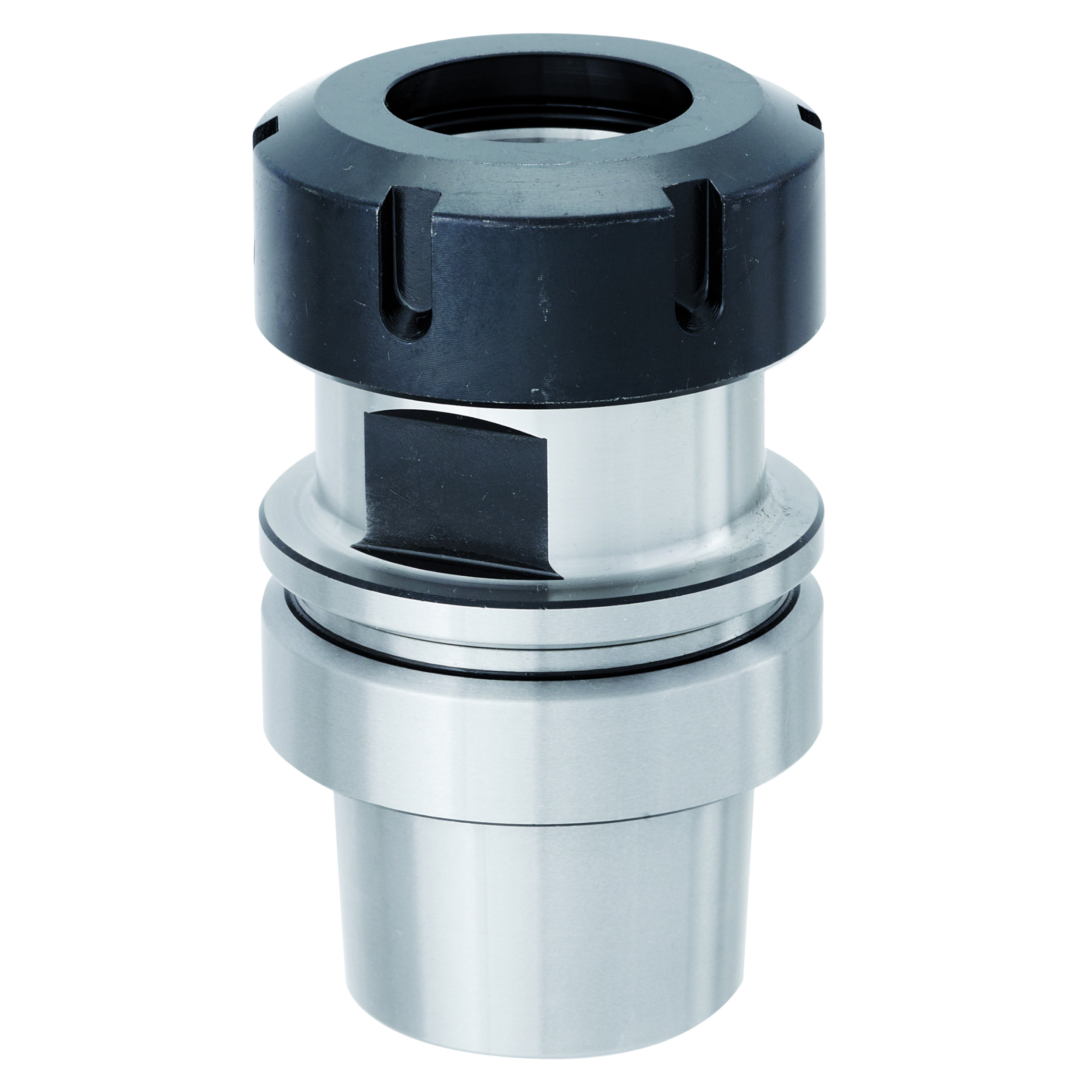

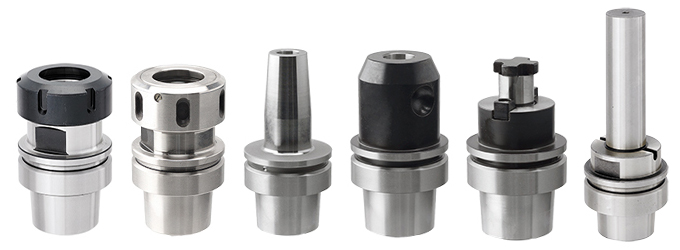

HSK - DIN 69893 FORME E

CARACTÉRISTIQUES

  • • Fabriqués en bar d’acier certifié.
  • • Réalisation du traitement thermique par des fournisseurs certifiés ISO 9001.
  • • Rectification de précision extérieurement, intérieurement et dans les filetages des écrous serre-pince.
  • • Contrôlés par des instruments de mesure certifiés.
  • • La tolérance de précision des cônes HSK-E est AT2.
  • • L’erreur de concentricité maximum entre le cône et le siège de l’outil est de 0.003 mm.

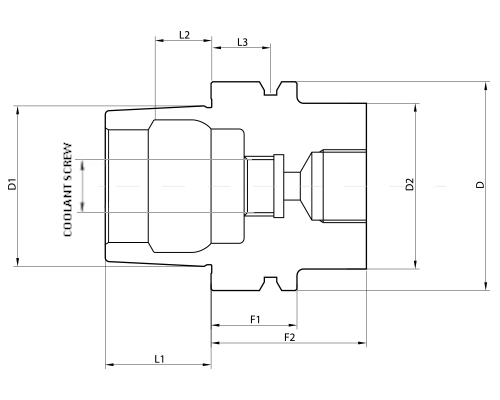

HSK D D1 D2 L1 L2 L3 F1 F2 COOLANT SCREW
25 32 19 20 13 10,5 - 10 20 M5X10
32 32 24 26 16 8,92 16 20 35 M10X1
40 40 30 34 20 11,42 16 20 35 M12X1
50 50 38 42 25 14,13 18 26 42 M16X1
63 63 48 53 32 18,13 18 26 42 M18X1
80 80 60 68 40 22,85 18 26 42 M20X1,5
100 100 75 85 50 28,56 20 29 45 M24X1,5

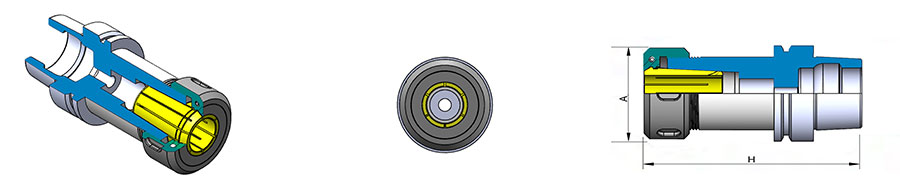

disegno HSK Forma E
