SUPPORT DE MONTAGE ORIENTABLE UNIVERSEL

CARACTÉRISTIQUES TECHNIQUES DES DEMONTE CÔNE

Ils permettent l’orientation des porte-outils sur les axes verticales et horizontales pour faciliter le montage des outils. Le cône des porte-outils est protégé par deux joints toriques en NBR convenablement positionnés. Le corps en Acier, les leviers de manoeuvre en matériel thermoplastique. Il sont fixés par 4 vis à la table de montage Les supports de montage doivent être fixés à la table de montage ou au chariot porte outil. La tête du porte-outil est orientable en verticale et horizontale.

• 1. Vis d’arrêt pour les mandrins HSK63A / HSK100A / BT40 / BT50 /SK40 DIN69871 / SK50 DIN69871 / ISO40 DIN2080
• 2. Vis de sécurité pour la flange BT40/ BT50 / SK40 DIN69871 / ISO50 DIN 2080
• 3. Vis de sécurité pour la flange SK40 DIN69871 / SK50 DIN 69871

SUPPORT DE MONTAGE A ROULEAUX

CARACTÉRISTIQUES TECHNIQUES DES DEMONTE CÔNE

Une cage spéciale á rouleaux bidirectionnelle bloque le porte-outil sur la flange pour permettre le montage et le démontage des outils et des accessoires sur le bloc mandrin. Il est garanti la protection maximale (pour éviter le contact) du cône mandrin.

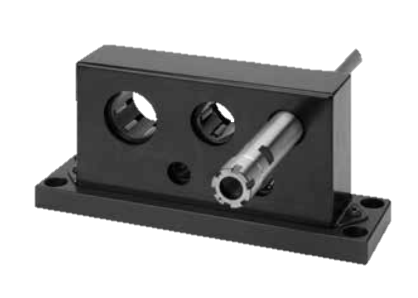

DEMONTE-CONES POUR CYLINDRICAL MANDRIN

CARACTERISTIQUES TECHNIQUES DES DEMONTE-CONE

• • Ces demonte-cones permettent l’assemblage et le démontage des mandrins cylindriques, de différents diamètres et longueurs.
• • Cet article peut être fixé au banc de travail grâce à quatre trous sur la base horizontale.
• • Pour une correcte introduction du mandrin cylindrique, il est conseillé une petite rotation: horaire ou anti-horaire.
