PINCES MJT

PINCES MJT

JET TAP AVEC CARRE INTERIEUR

pinza 20mjtCARACTÉRISTIQUES

  • •Le degré de concentricité des pinces ERMJT JET TAP AVEC CARRE INTERIEUR est contenu en 0,015 mm.
  • • Elles sont fabriquées en acier pour ressort.
  • • Elles sont rectifiées aussi bien extérieurement qu'à l'intérieur, après cela, une phase de superfinition est effectuée, en garantissant un degré de rugosité inférieur à Rz 2,5.
  • • Ces pinces sont dotées d'un carré de taraudage.
  • • Standard DIN 352-371-376/ISO 529.

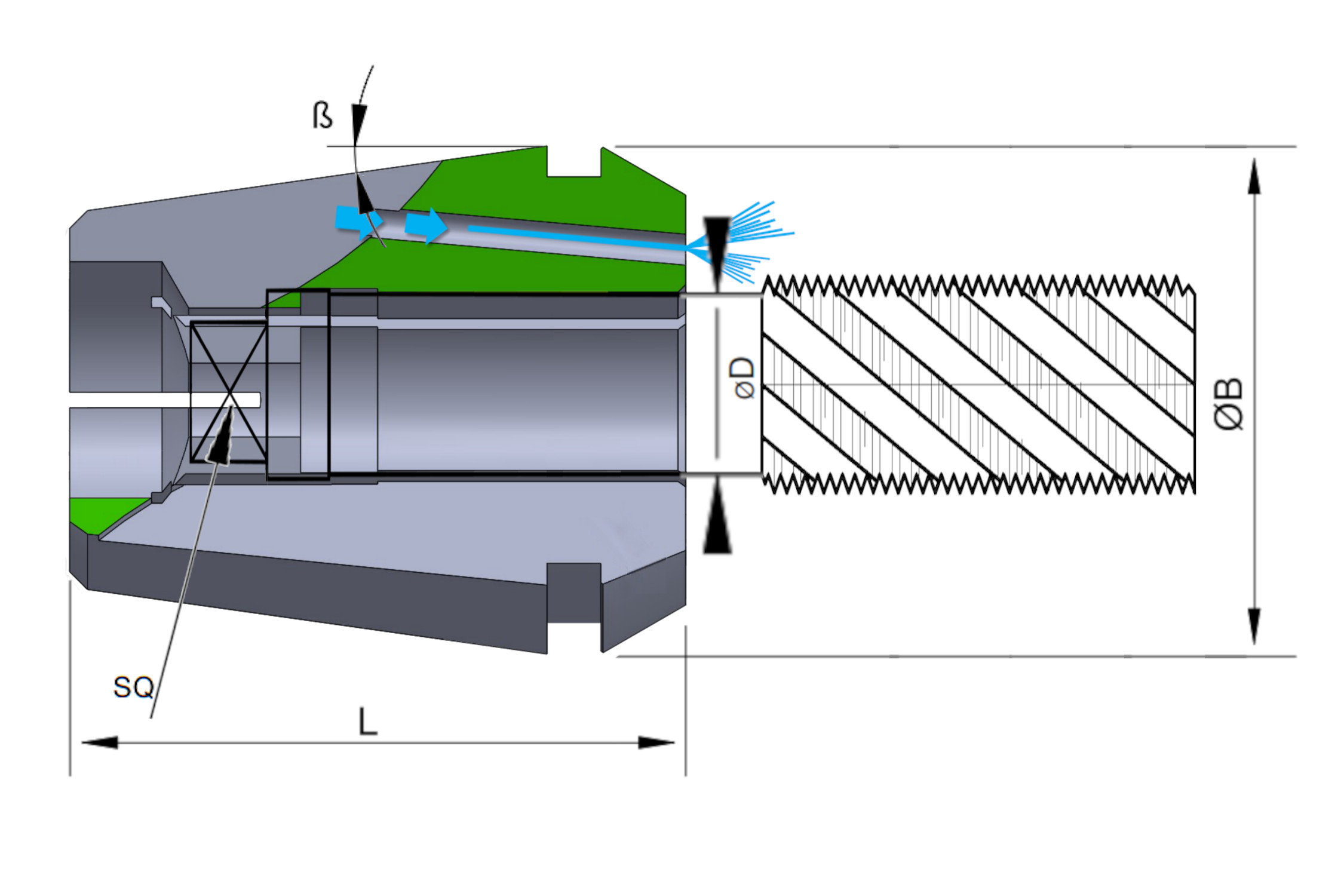

TIPO ØD L CAPACITY - M
ER16MJT
3.5 ÷ 8
 27.5 M 3 ÷ M 8
ER20MJT
3.5 ÷ 10
 31.5 M 3 ÷ M 10
ER25MJT
3.5 ÷ 12
 34 M 3 ÷ M 16
ER32MJT
4.5 ÷ 16
 40 M 4 ÷ M 20

MASCHIO M GAMBO
ØD SQ
M 3
3.5
 2.7
M 3.5
4
 3
M 4
4.5
 3.4
M 4
5
 4
M 5
5.5
 4.3
M 5 6 4.9
M 6 6 4.9
 M 6 6.3 5
M 8 6 4.9
M 8 6.3 5
M 7 7 5.5
M 10 7 5.5
M 8 8 6.2
M 9 9 7
M 12 9 7
M 10 10 8
M 14 11 9
M 14 11.2 9
M 16 12.5 10
M 18 14 11
M 20 16 12
M 24 18 14.5
M 27 20 16
M 30 22 18
M 33 25 20
M 36 28 22
M 39 - 42 32 24
